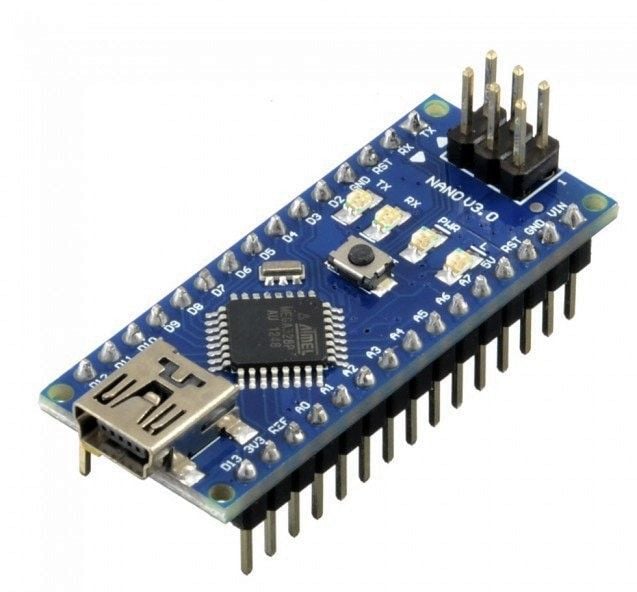

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)

Cài đặt driver cho Arduino Nano

Arduino Nano được kết nối với máy tính qua cổng Mini - B USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega, nhờ vậy giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình.

Bạn có thể download driver cho CH340 tại đây và cài đặt theo hướng dẫn sau:

Bước 1: Giải nén thư mục vừa tải về ⇒ mở thư mục CH341SER ⇒khởi động file SETUP.EXE

Bước 2: Nhấn chọn INSTALL

Bước 3: Hoàn tất cài đặt

Thông số kỹ thuật

Minh họa sử dụng Arduino Nano

Bước 1: Khởi động Arduino IDE

Bước 2: Chọn Board Arduino và chọn Port

- Chọn board Arduino Nano

- Chọn port:

Bước 3: Viết code

Do diện tích board nhỏ nên Arduino Nano không thể ghi rõ các chân Analog và Digital như trên Arduino Uno mà giúp ta phân biệt các chân này bằng cách thêm chữ A phía trước số thứ tự của chân Analog và chữ D trước số thứ tự của chân Digital.

Khi viết code, để giúp trình biên dịch phân biệt chân Analog và chân Digital, nếu cần sử dụng chân Analog các bạn thêm chữ A trước số thứ tự chân, còn đối với chân Digital chỉ cần ghi số thứ tự chân là được.

Dưới đây là code demo chớp tắt LED đơn giản, sử dụng LED tích hợp sẵn trên Arduino Nano được nối với chân D13.

void setup() {

pinMode(13, OUTPUT); // initialize digital pin 13 as an output

}

void loop() {

digitalWrite(13, HIGH); // turn the LED on

delay(1000); // wait for a second

digitalWrite(13, LOW); // turn the LED off

delay(1000); // wait for a second

}
