Cảm biến LM35hoạt động bằng cách cho ra một giá trị hiệu điện thế nhất định tại chân Vout (chân giữa) ứng với mỗi mức nhiệt độ. Như vậy, bằng cách đưa vào chân bên trái của cảm biến LM35 hiệu điện thế 5V, chân phải nối đất, đo hiệu điện thế ở chân giữa bằng các pin A0 trên Arduino, bạn sẽ có được nhiệt độ (0-100ºC).

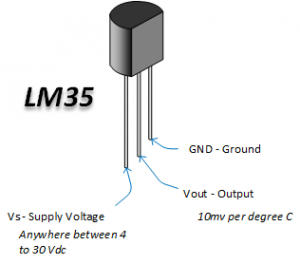

Sơ đồ chân
Số chân
Tên
Chức năng
1
Vs
Điện áp nguồn; 5V (+4V đến 30V)
2
Vout
Điện áp ra (-1V đến 6V)
3
GND
Chân nối đất
Thông số kỹ thuật
Điện áp đầu vào từ 4V đến 30V
Điện áp ra: -1V đến 6V
Công suất tiêu thụ là 60uA
Độ phân giải điện áp đầu ra là 10mV/oC
Độ chính xác cao ở 25 C là 0.5 C
Trở kháng đầu ra thấp 0.1 cho 1mA tải
Độ chính xác thực tế: 1/4°C ở nhiệt độ phòng và 3/4°C ngoài khoảng -55°C tới 150°C
