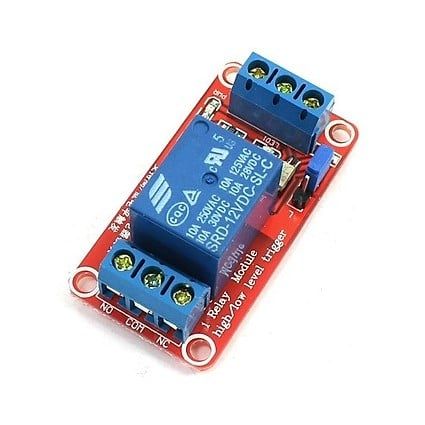

Module 1 Relay với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, module 1 relay với opto cách ly kích 12V được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.
Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.
THÔNG SỐ KỸ THUẬT
Sử dụng điện áp nuôi DC 12V.
Relay mỗi Relay tiêu thụ dòng khoảng 80mA.
Điện thế đóng ngắt tối đa: AC250V ~ 10A hoặc DC30V ~ 10A.
Có đèn báo đóng ngắt trên mỗi Relay.
Có thể chọn mức tín hiệu kích 0 hoặc 1 qua jumper.
Kích thước: 1.97 in x 1.02 in x 0.75 in (5.0 cm x 2.6 cm x 1.9 cm)
Nặng: 17g
SƠ ĐỒ KẾT NỐI Module 1 Relay Với Opto Cách Ly Kích H/L (12VDC)
THÔNG TIN SẢN PHẨM
Module 1 Relay với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, module 1 relay với opto cách ly kích 12V được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.
Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.
THÔNG SỐ KỸ THUẬT
SƠ ĐỒ KẾT NỐI Module 1 Relay Với Opto Cách Ly Kích H/L (12VDC)
